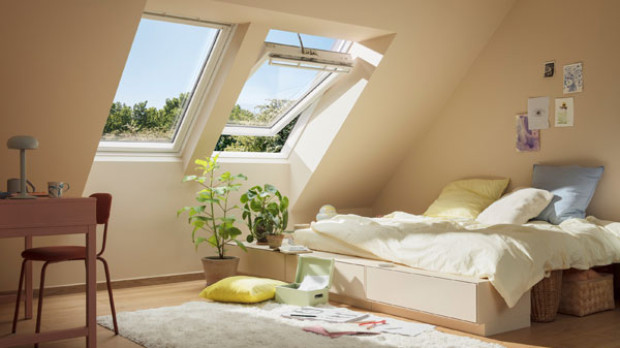

Керування для автоматичного мансардного вікна від Velux
Представляючи нове середньоповоротне вікно Elektro 230 Volt, компанія Velux пропонує варіант автоматичного мансардного вікна, спеціально адаптований до вимог фахівців із проєктування електросистем.
Вікно підключається безпосередньо до побутової електромережі напругою 230 В за допомогою шестижильного кабелю.
Тепер ним можна керувати за допомогою звичайного вимикача або системи автоматизації будівлі без необхідності використання додаткового інтерфейсу Velux. Це усуває зайві витрати часу на проєктування та монтаж, значно спрощуючи інтеграцію моделей від провідного виробника мансардних вікон у системи «розумного дому».
Шестижильний кабель, чітка схема підключення
Вікно постачається із заводу в комплекті з шестижильним кабелем довжиною 4 м. На роз’ємі розміщено маркування, що вказує кольори жил та їхні функції. Схема підключення така:
N та L: постійне живлення (необхідне для активної системи захисту від защемлення та датчика дощу)
Керувальний вхід: відкривання / закривання вікна
Керувальний вхід: відкривання / закривання ролети (опціонально).
Під час монтажу роз’єм можна від’єднати, що дозволяє прокласти кабель до найближчої точки підключення. Електричний блок відповідає вимогам класу захисту II; завдяки подвійній ізоляції підключення захисное заземлення не потрібне. Електропривод працює від постійного струму напругою 24 В, отримуючи живлення від вбудованого блока живлення з максимальною вихідною потужністю 50 Вт. Споживання струму на керувальних входах становить максимум 0,20–0,25 А, тоді як сам керувальний імпульс має силу струму 0,003 А.
Сумісність зі стандартними системами автоматизації дому (230 В)
Керування мансардним вікном через перемикач
Керування здійснюється через простий перемикач; проєктувальник може вільно обирати тип вимикача або кнопки (не входять до комплекту). Для керування достатньо пристрою з функціями «Відкрити» та «Закрити». Команда «Стоп» активується або при одночасній подачі обох команд, або після завершення тривалого імпульсу «Відкрити» чи «Закрити».
Позиціювання визначається часом дії сигналу, а не ступенем відкриття. Завдяки цьому вікно сумісне з усіма стандартними системами дротових шин та технологіями «розумного дому». Також значно спрощено встановлення засобів захисту від нагрівання: ролети Velux можна під’єднати безпосередньо до вікна та інтегрувати в систему без зайвих зусиль.
Аспекти безпеки
Схема підключення вікна Velux з електроприводом (230 В)
У стандартну комплектацію входять система захисту від защемлення (завдяки функції виявлення перешкод під час закривання) та датчик дощу. Якщо керування за сигналом дощу має здійснюватися централізовано через систему управління будівлею, датчик дощу можна відключити. Вікно доступне у восьми розмірах: від 66 × 118 см до 114 × 140 см; замовлення нестандартних розмірів можливе за запитом.
Технічні характеристики
